Лазерная голова Raytools – ремонт и обслуживание

Появление посторонних частиц и световых пятен при фокусировке лазерного луча — критический сигнал для оператора станка лазерной резки. Искажение светового пятна ведет к потере мощности, падению качества реза (появлению грата, непроваров) и риску необратимого выгорания дорогостоящих коллиматорных и фокусирующих линз.

В сервисный центр компании «СТИКОМ» обратился заказчик с проблемой: на оптическом тесте луча станка оптоволоконной резки отчетливо фиксировались темные пятна. Рассказываем, как была решена задача — от удаленной консультации до восстановления заводских характеристик оптической головки Raytools.

1. Первичная диагностика: почему нельзя вскрывать голову в цеху

По описанию дефекта инженеры «СТИКОМ» установили: произошло загрязнение либо механическое повреждение одного из элементов оптического тракта.

Главное правило при подобных симптомах — категорический запрет на разборку лазерной головы в условиях цеха. В воздухе металлообрабатывающего производства постоянно присутствуют мелкодисперсная абразивная пыль, масляная взвесь и продукты горения. Вскрытие оптических отсеков в такой среде моментально приводит к оседанию пылинок на кварцевой оптике. При последующем запуске лазерной мощности в несколько киловатт любая микрочастица мгновенно прожигает просветляющее покрытие линзы.

Клиенту было рекомендовано отправить режущую головку Raytools в специализированную лабораторию сервисного центра «СТИКОМ».

2. Демонтаж и безопасная логистика

Инженеры предоставили заказчику подробную инструкцию по безопасному демонтажу узла.

Клиент самостоятельно снял узел и отправил его проверенной транспортной компанией в надежной упаковке. Голова прибыла в лабораторию без механических повреждений корпуса.

3. Обслуживание в чистой зоне (ламинарный шкаф)

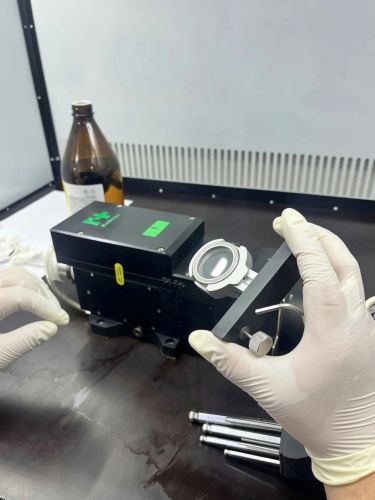

Любые манипуляции с открытой оптикой оптоволоконных лазеров в «СТИКОМ» проводятся исключительно внутри ламинарного шкафа с HEPA-фильтрацией. Постоянный нисходящий поток очищенного воздуха создает избыточное давление и формирует обеспыленную среду (класс чистоты ISO 5), исключающую контакт оптических поверхностей с частицами из внешней среды.

Этапы выполненных работ:

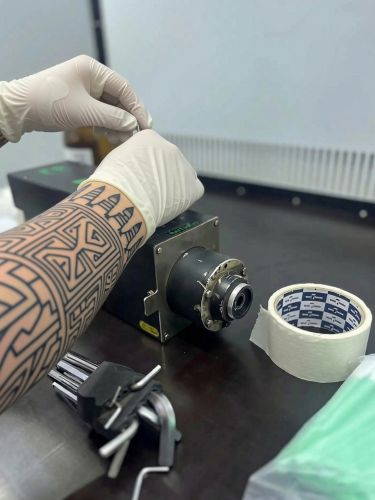

1. Контрольный осмотр и поузловой демонтаж. Проведена поэтапная разборка всех функциональных модулей головы Raytools: защитного блока коллиматора, узла фокусировки, картриджей защитных стекол.

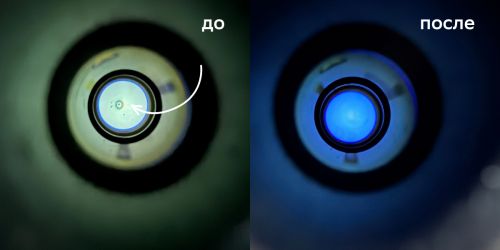

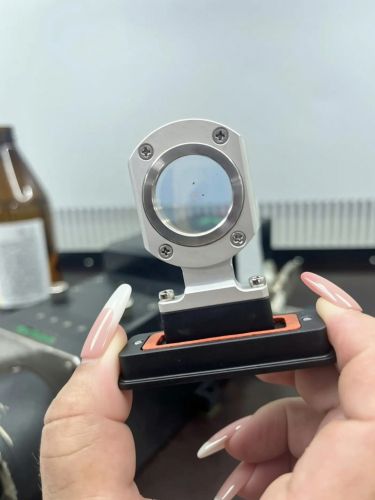

2. Дефектовка оптики. Осмотр оптических элементов выявил источник проблемы: на верхнем защитном стекле присутствовало точечное термическое повреждение и прожог просветляющего слоя. Именно этот дефект создавал теневое пятно на фокальном пятне и преломлял лазерное излучение.
3. Глубокая очистка узлов. Корпусные элементы и неповрежденная оптика очищены специализированными безабразивными составами высокой чистоты с контролем качества поверхности.
4. Установка нового защитного стекла.
5. Герметичная обратная сборка. Проверена герметичность контуров и корректность посадки модулей.

Узел упакован в герметичную антистатическую пленку и возвращен клиенту для установки на станок.

Рекомендации инженеров «СТИКОМ» по эксплуатации оптики:

• Ежемесячно контролируйте чистоту нижнего защитного стекла через меню станка или визуально в чистом помещении.
• Следите за чистотой технологических газов. Попадание влаги или масла из компрессорной магистрали — главная причина выхода из строя защитных стекол.
• Не пытайтесь полировать кварцевую оптику. Нанесение микроцарапин уничтожает оптическое покрытие и приводит к пробою стекла лазером.

При падении качества реза, перегреве головы или появлении дефектов пятна обращайтесь в сервисный центр СТИКОМ. Мы выполняем профессиональный ремонт, чистку лазерных голов Raytools, Bochi, Precitec, WSX и Bodor.
