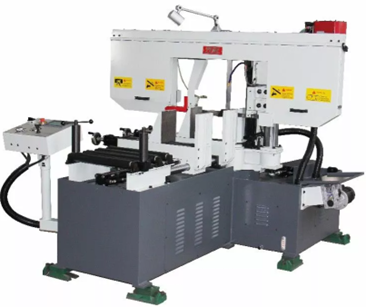

Автоматический ленточнопильный станок BS-500G для пакетной резки труб и заготовок
Страна производства: Китай
- Основная информация
- Характеристики
BS-500GT - автоматический ленточнопильный станок колонного типа для резки труб и сплошных заготовок. Подходит для обработки под углом 90° и 45°, с автоматическим управлением поворотом пильной рамы и программированием углов.
Гидравлические тиски, автоматический цикл резки и система удаления стружки обеспечивают стабильный результат при серийном производстве.
Основные преимущества (для карточки товара)
- Автоматический цикл резки: зажим заготовки → подача → рез → подъём рамы → отжим тисков
- Углы пиления: 90° / 15° / 30° / 45° (поворот рамы кратно 1°)
- Ленточнопильный станок для труб и для сплошных заготовок
- Гидравлические тиски с быстрым зажимом + механический ход
- Гидравлическая система регулирования усилия резания
- Автоматический подъём рамы по завершении резки
- Пакетная резка: прижимы на стационарные и подающие тиски
- Механическое натяжение полотна + индикатор натяжения
- Шнековый конвейер для стружки (автоматический)
- Управление ЧПУ / CNC + сенсорный дисплей
Где применяется
Для предприятий, которым нужен автоматический ленточнопильный станок по металлу (резка труб и заготовок) с программируемым циклом и точной отработкой угла.
|
Параметры |
Значение |
||
|
Мощность главного двигателя |
3.0 кВт (3-х фазный), servo-двигатель |
||
|
Мощность гидравлической станции |
0,75 кВт |
||
|
Мощность системы СОЖ |
45 Вт (0,045 кВт) |
||
|
Вращение пилы |
90°; 15°; 30°; 45° на угол кратный 1° поворот рамы происходит от ЧПУ станка |
||
|
Привод |
зубчатый |
||
|
Скорость резания |
0-55 м/мин |
||
|
Рабочая зона |
90° |
45° |
|
|
|
350 |
335 |
|
|
|
500х350 |
330х350 |
|
|
Макс. размер пиления заготовок методом пакетной резки |
|||
|
|
500х220 |
265х220 |
|
|
Скорость подачи заготовки |
0-40 мм/c |
||
|
Макс. единичный ход подающих гидравлических тисков |
500 мм |
||
|
Какова точность реза при отклонении по перпендикуляру (на Ø 100 мм сплошного сечения) |
0,3мм/100мм |
||
|
Какова точность подачи заготовки (на длину 100 мм) |
повторяющаяся точность позиционирования: в пределах 0,5 мм. |
||
|
Габариты ленточного полотна |
34х1,1х4555 мм |
||
|
Рабочая высота стола (от пола до основания тисков) |
820 мм |
||
|
Объём гидравлического бака |
55 л |
||
|
Объём бака СОЖ |
16 л |
||
|
Автоматический конвейер для сбора стружки |
Есть |
||
|
Индикатор натяжения полотна |
Есть |
||
|
Лампа дополнительного освещения |
Есть |
||
|
Прижимы гидравлические для пакетной резки – на стационарные и подающие тиски |
Есть |
||
|
Размер упаковки станка |
2250х2350х1750 мм |
||
|
Размер упаковки стола подачи |
упакован вместе со станком |
||
|
Общие габариты станка установленного в рабочее положение |
2300х2230х1730 мм |
||
|
Макс. рабочее пространство станка |
2500х2600х2150 мм все сопутствующие детали (рама/пульт) открыты по максимуму |
||
|
Масса станка (нетто/брутто) |
2780/3000 кг |
||
